各种橡胶生胶最佳硫化温度汇总

橡胶制品的硫化三要素：温度、时间、压力。当压力一定情况下，温度高硫化时间就短，反之温度低硫化时间就加长。橡胶高分子聚合物，在高温状态下会使分子链破坏，导致交联键断裂，即出现“硫化返原”现象。硫化温度确定后，由于设备和磨具是企业现有的，压力和时间也就随之确定。

硫化温度选择一般考虑生胶的品种和硫化体系的选择来考虑：

普通硫磺硫化体系硫化温度选择范围130~158℃；

有效、半有效硫化体系硫化温度选择范围160~165℃；

树脂或过氧化物硫化体系温度170~180℃之间为宜。

厚制品或加线制品选择低温长时间硫化，薄制品高温快速硫化。

硬制品选择低温硫化，减缓反应热生成的速度，有助于散热，使制品内部温度降低满足硫化不容易爆裂。

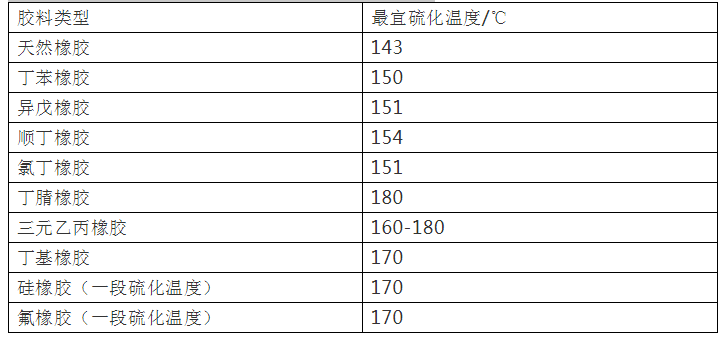

参考其他文献各种橡胶材质最适宜的硫化温度选择：

硅胶、氟胶一般需要二段硫化，硫化温度选择180-200℃为宜，时间按产品厚度选择4-12小时。

由于目前市场竞争力，一般硫化温度都高于最理想的硫化温度来达到缩短硫化时间的目的，这样就需要在配方设计时考虑促进助剂的搭配应用。达到提高生产率同时，满足生产工艺与产品物性一致性。

（文章来源于橡胶技术李秀权工作室）
