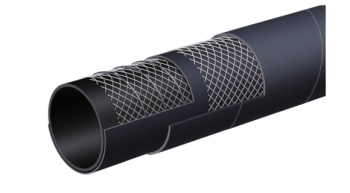

SAE 100 R4回油管

应用范围：

低压返回线或吸入线为SAE J517 100 R4弯曲半径要求的一半，适用于

石油基液压油，水和乙二醇，阻燃水性液压油，润滑油，原油，燃料油

和水。

外层：

黑色CR传导橡胶，耐磨，耐氧化，耐油，抗风化。

加强层：

高张力纺织线绳和高灵活度螺旋钢线

内层：

黑色NBR传导橡胶

工作压力：

恒定压力

20Bar(300PSI)3/4"

17Bar(250PSI)1"14Bar(200PSI)11/4"

10Bra(150PSI)11/2"7Bar(100PSI)2"

温度范围：

-40°F（-40℃）到212°F（+100℃）

持续操作

最大操作温度：257°F（+125℃）

空气最高温度：175°F（80℃）

注意：操作温度超过212°F（+100℃）将有可能对产品造成损伤。

规格 Specifications
系列 Series	ID内径 （in.）	ID内径 （mm）	OD外径 （in.）	OD外径 （mm）	MaxRec.WP(PSI) 最大工作压力	Vacuum HG 真空度（in.）	Min.B.R 最小弯曲半径	Weight重量 （kg/m）
LT1209-075	3/4	19	1.14	29	300	30	21/4	0.61
LT1209-100	1	25	1.38	35	250	30	3	0.77
LT1209-125	11/4	32	1.65	42	200	30	33/4	0.91
LT1209-150	11/2	38	1.89	48	150	30	41/2	1.04
LT1209-200	2	51	2.40	61	100	30	6	1.34
